BIBLIOTECA - PLANTAS EXTRACCIÓN POR SOLVENTES (LIX-SX-EW)

BIBLIOTECA > LIX-SX-EW

MAHA ICMI ofrece el servicio de diseño de PLANTAS DE EXTRACCIÓN POR SOLVENTES LIX-SX-EW.

- Diseño de equipos.

- Implementación sistema electrico.

- Pilotaje de sistema SX- EW.

- Diseño de redes de distribución electrolitos circulantes, organicos y refinos.

LIX (Lixiviación)

- Diseño de riego de pilas de mineral de lixiviación. Sistemas de impulsión y lineras de distribución y transporte de fluidos.

- Balance de masa y energía.

- Aumento eficiencia energética. Eficiencia en la distribución hidráulica de masa en el proceso de lixiviación. Solución a problemas frecuentes de bombeos, presiones de operación y disponibilidad de planta.

- Celdas de columnas LIX. Configuración de celdas para plantas piloto SX_EW.

- Piping red de distribución en HDPE. Flexible a modificaciones futuras, conexión y desconexión de arranques; TieIn in para conexiones futuras.

SX-EW ( Extracción por Solventes y Electroobtención)

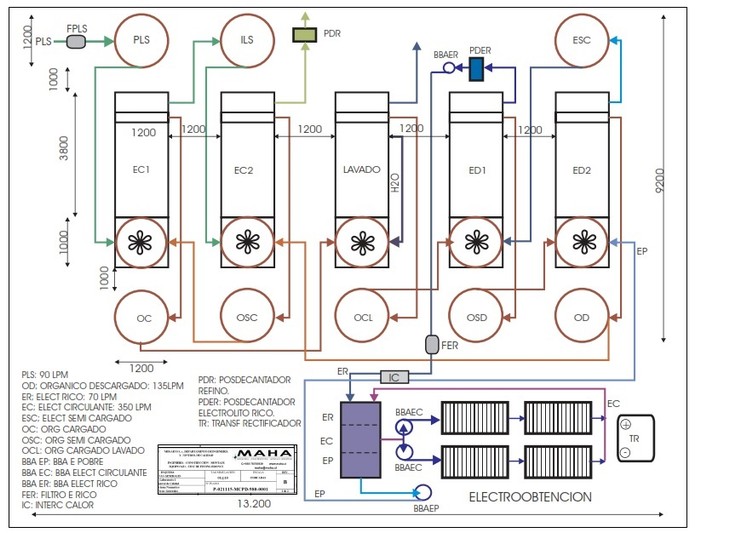

Planta de extracción por solventes, con una configuración de 2 etapas de extracción, 1 etapa de lavado de orgánico y 2 etapas de re extracción. Esta configuración puede ser modificada de acuerdo a las experiencias particulares que se deseen ejecutar. La solución rica o PLS es derivada desde una planta de lixiviación por columnas u otro proceso hasta un TK inicial de PLS, desde el cual comienza a ser descargada en la etapa N1 (E1) mediante un extractante en 2 etapas sucesivas. En la etapa N2 (E2) se evacua un refino descargado (retorna a lix) y un orgánico cargado, que es derivado hasta la etapa de lavado (EL), donde se mezcla con agua y luego se deriva hacia la etapa de re extracción (RE1). En 2 etapas sucesivas (RE1 y RE2) el orgánico se pone en contacto con una solución de electrolito de elevada concentración de acido, en que es descargado del cobre contenido. El orgánico ahora descargado retorna al circuito de partida y el electrolito ahora cargado avanza hacia la planta de EW. Desde la planta de EW retorna electrolito agotado para captar en la etapa de RE el ciclo de carga. Este proceso puede ser continuo o Bach, dependiendo de los parámetros operacionales elegidos para la experiencia en particular.

Diseñamos y fabricamos plantas piloto de extracción por solvente para procesar soluciones ricas en cobre.

- Mezcladores-Sedimentadores con cubiertas selladas y ventilación cabezal.

- Impelentes SX eficientes acoplados a motores de transmisión en línea.

- Unidad de filtro de alimentación.

- Tanques de alimentación con control de nivel para alimentación, limpieza y re-extracción.

- Tanques de transferencia acuosa con recuperación orgánica.

- Tanques de purga de fase orgánica con recuperación de arrastre acuoso.

- Bombas de flujo variable con tubos indicación y calibración.

- Bombas de transferencia controladas por interruptores para el nivel.

- Reciclaje orgánico y acuoso con control de flujo.

- Tuberías, accesorios, válvulas y componentes de control manual.

- Asesoría técnica in situ durante el ensamblado y la puesta en marcha.

NOTAS:

- Puedes consultar por modelación de equipos y estructuras.

- Puedes consultar por problemas frecuntes en redes de distribucion de refinos (LIX) y PLS, electrolitos (cargados y descargados), organicos, etc.

MAHA ICMI es una empresa especializada en servicios de ingeniería, construcción y montaje industrial.

MAHA ICMI proporciona soluciones efectivas que van desde el desarrollo conceptual a ingenierías de detalles, adquisiciones y administración de la construcción.

Enfocados en entregar servicios de calidad dentro de plazos establecidos lo cual nos ha permitido optimizar la evaluación, administración y gestión de proyectos de ingeniería-construcción, la creación de nuevos negocios y el manejo eficiente del recurso humano.
