BIBLIOTECA MAHA ICMI - Bomba Centrífugas Verticales - SERIES BAI / BARC

BIBLIOTECA > ICMI
MAHA ICMI ofrece el servicio de SUMINISTRO DE BOMBAS VERTICALES
- Digitalización y planimetría.
- Equipos especiales para redes de distribución de líquidos corrosivos.

MAHA ICMI, ha desarrollado en la industria nacional Bombas Verticales y Eje Voladizo para aplicaciones generales y específicas de acuerdo a las exigencias de los procesos productivos, cuando los requerimientos a las eficiencias electromecánicas, operacionales, costos de mantenimiento, reposición y valor de incorporación, son incidentes en los resultados del proceso.


Las bombas verticales de eje voladizo son fabricadas bajo 4 formas de componentes en sus materiales de construcción y 2 formas de montaje, con lo cual las posibilidades de diseño cubren 8 posibles modelos.

MODELOS DE BOMBAS VERTICALES

SERIE BAI: Fabricada con acero inoxidable calidad 316 L, aleación altamente resistente a una amplia gama de agentes químicos presentes en procesos productivos.

SERIE BARC: Fabricada con elementos de acero inoxidable calidad 316 L y recubrimiento de elastómeros aptos para una amplia gama de aplicaciones altamente abrasivas y corrosivas. Las dosificaciones de los recubrimientos elastoméricos se ejecutan de acuerdo a los parámetros de operación de la bomba.

                Especificaciones Generales Bombas Verticales
                                   Series BAIH y BAPVCH

Modelo
BAIH/BAPVCH
Caudal
MAX (LPM)
Presión
MAX (MCA)
Potencia (HP)
Succión
Descarga BSP
160
480
30
5.5
2" x 1.5"
180
590
35
7.5
2" x 1.5"
190
780
35
10.0
3" x 1.5"
200
870
40
15.0
3" x 2"
210
980
45
20.0
3" x 2"
220
1300
50
25.0
3" x 2.5"
225160060
30.0
4" x 3"
230
1900
65
40.0
4" x 3"
240230070
50.0
4" x 3"

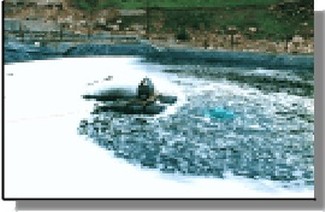

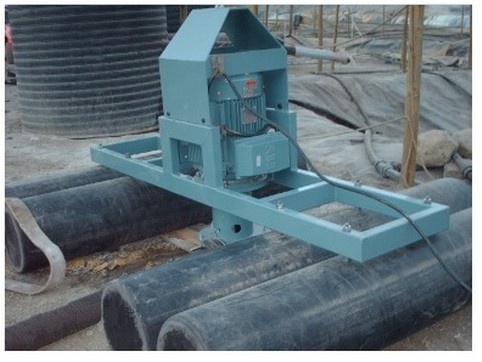

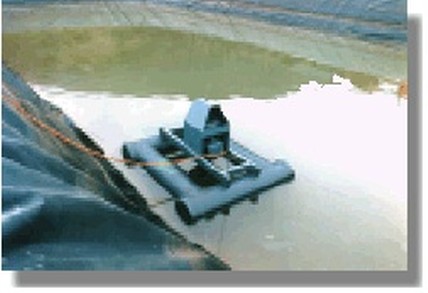

  • Los diagramas de límites, están construidos sobre la base de montajes sobre flotadores, para serie BAI con impulsores de línea.
  • De acuerdo a las alternativas de fabricación y montaje, existen pequeñas diferencias en los rendimientos, los que en su oportunidad serán cuantificados.
  • Estas bombas son fabricadas con ejes voladizos, permitiendo su operación en condiciones extremas, de operación seca y autocebadas, no generando daños en sus componentes internos.
  • La relación mantención/operación de bajo índice, generando amplia ventaja de costos en su vida útil. Las detenciones fuera de programa están minimizadas por el diseño y sus componentes.

APLICACIONES:

Minería, Plantas hidrometalúrgicas, Petroquímica, Construcción, Pulpa y papel, Desechos industriales, Relaves, Fertilizantes, Riego agrícola, Precipitados.

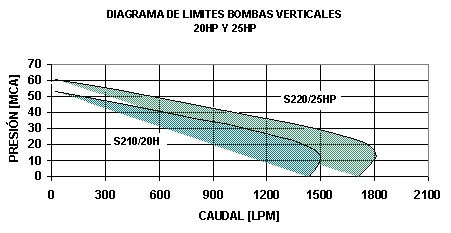

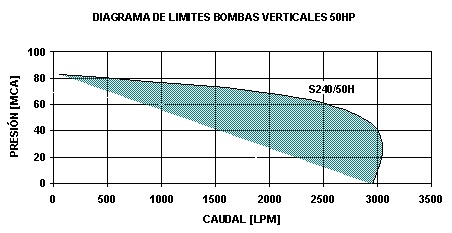

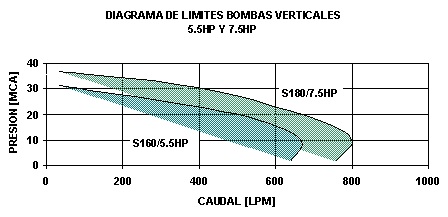

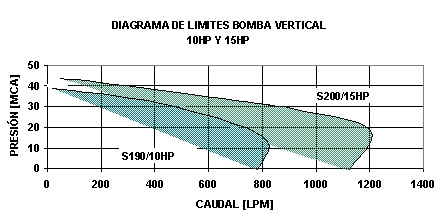

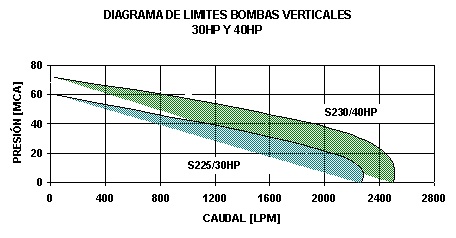

CURVAS BOMBAS CENTRIFUGAS VERTICALES (DIAGRAMA DE LIMITE)

  • Los diagramas de límites, están construídos sobre la base de montajes sobre flotadores, para serie BAI con impulsores de línea.
  • De acuerdo a las alternativas de fabricación y montaje, existen pequeñas diferencias en los rendimientos, los que en su oportunidad serán cuatificados.
  • Estas bombas son fabricadas con ejes voladizos, permitiendo su operación en condiciones extremas, de operación seca y autocebadas, no gerando daños en sus componentes internos.
  • La relación mantención / operación de bajo índice, generando amplia ventaja de costos en su vida útil. Las detenciones fuera de programa están minimizadas por el diseño y sus componentes.


SOPORTE Y ENSAYOS:

Las bombas son accionadas por unidades motrices de alto respaldo técnico, incorporando motores de procedencia alemana bajo norma IEC, IP56, blindados. Cada uno de los equipos fabricados por MAHA, es montado en nuestros bancos de ensayos, generando los parámetros de operación particular para cada aplicación. Para ello se dispone de piscinas de pruebas, variadores de frecuencia, caudalímetros, generadores eléctricos, etc.
